Easidew PRO XP露点变送器-隔爆型

Easidew PRO XP露点变送器-隔爆型提供可靠、精确的露点和湿度测量，在多种气体和液体中广泛应用。这款坚固的设备大幅度的减少安装时间，并且在隔爆和防火的应用中提供坚固和可靠的传感器。
Easidew PRO XP露点变送器量程是-110 到 +20°Cdp，符合工业标准接口，并且确保低安装成本。Easidew PRO XP采用新的密析尔*进的陶瓷技术，在新的和更新的湿度测量领域，提供稳定和可靠的测量。
Easidew PRO XP露点变送器具有第二代的RS485通讯系统，为了适应多种气体或非 性液体湿度的测量，可提供重置量程范围和单位的功能

• 重置量程范围4-20MA 包括-110 to +20°Cdp范围
• 湿度单位 - 露点，ppmV, ppmW

*进的陶瓷传感器技术

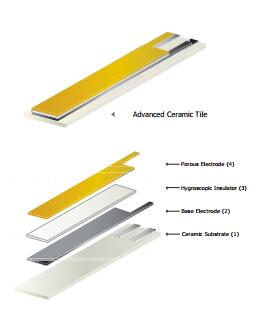

Easidew PRO XP隔爆露点变送器采用了密析尔仪器*进的陶瓷传感芯片。芯片采用*进的厚薄膜技术，正如平板电容。
• 层是导电层（1），放置在陶瓷基地层（2）上，形成电容底板
• 第二层是多孔感湿活性层（3），形成电容的介电常数
• 第三层是多孔导电层（4），形成电容的顶板
水分子的高介电强度与感湿活性层和背景气的低介电强度对比明显，由于这一特性所以测量湿度是非常简单的。活跃层中水分子吸收或者释放，电容会相应的增加或减少。
多孔/活跃层组成非常薄的薄膜，这导致露点有微妙的变化，传感器也能快速响应。


亮点
量程 -110 高到+20°Cdp
隔爆防火认证
精度 ±1°Cdp
2线 4-20 mA 输出
可溯源的13点校验认证
450 bar 压力等*
3/4” UNF恒业标准的过程连接
EN 10204 3.1 材料认证
在气体和液体中的湿度

技术指标
性能
   湿度量程 Easidew PRO XP 测气体
   -110 到 +20°C 露点 ；-100 到 +20°C 露点
   Easidew PRO XP LQ 测液体
   0 到 300 ppmW
   根据要求没有标准可选
湿度精度 ±1°C 露点 (+20 到 -60°C)
±2°C 露点 ( -60 到 -110°C)
响应时间 T95 为五分钟 （从干到湿）
重复性 0.5°C 露点

输出/输入
输出信号 4-20 mA （线圈连接，电源）; 用户可配置超出量程
输出 Easidew PRO XP 测气体:露点，水分含量ppmV
Easidew PRO XP LQ 测液体:湿度含量ppmW
模拟输出范围 Easidew PRO XP 测气体
露点： -110 到 +20°C
气体水分含量： 0-3000 ppmV
根据要求没有标准可选
Easidew PRO XP LQ 测液体
液体水分含量：0-300 ppmW
根据要求没有标准可选
供电电压 14-28 V DC
电阻负载 大 250 Ω @ 14 V( 500 Ω @ 24 V )
电流消耗 大 23 mA ， 根据信号输出
饱和常数
（仅用于液体中湿气测量） 饱和常数的6点数据高达到300 ppmW 温度范围 0 到+50°C
8种常见液体的饱和常数通过应用软件储存到 Easidew PRO XP 里面可选手动输入饱和常数

机械性能
防护等* IP66 ；NEMA 4
隔爆防火认证
  ATEX:II 2 GD Exd [ia] IIC T6 Gb ；  EX tb IIIC T80°C Db IP66 ；  Tamb -20°C 到 +70°C ；  IECEx:Exd [ia] IIC T6 Gb ；  Ex tb IIIC T80°C Db IP66 ；  Tamb -20°C 到 +70°C ；  CSAUS:CLS I, Div1, GRPS ABCD ；  CLS II & III, Div1, GRPS EFG ；  CLS I, Zone 1 AEx/Exd [ia] IIC T6 ；  Zone 21, AEx/Ex tb IIIC T80°C ；  Tamb = -20°C 到 +70°C IP66 ；  TC TR EX-Certificate:Pending ；  俄罗斯认证 [GOST-R, pending]；  加拿大压力容器认证 C.R.N. – 所有加拿大地区
外壳材料 标准: 铝粉环氧涂层 / 聚亚安酯 RAL 5009
可选: 316 不锈钢 ( EN10204 3.1 外壳材料)
传感器（传感器保护） 标准: 不锈钢烧结保护套（阻挡粉尘 >80μm）
可选: HDPE 保护套（阻挡粉尘>10μm）
接口和材料 3/4” - 16 UNF 氟橡胶O型密封圈
316 不锈钢
重量 铝: 1.6kg, 316 不锈钢: 2.4kg
电器接口 双倍 3/4” NPT 密封圈
故障情况 (出厂设置) 环境 输出
传感器故障 23 mA
超量程 过低 4 mA
超量程 过高 20 mA

密析尔仪表引领 的水分和湿度(露点仪)测量领域。本公司具备超过30年的专业经验，设计和生产多种变送器、仪表和系统解决方案，用来测量微量水分、湿度和露点，其工业应用领域十分广泛，包括压缩空气、发电、过程处理、油气、制药等等。
密析尔仪表拥有三个生产基地：荷兰Oosterhout，法*里昂和英*伊利。公司拥有一个广泛的网络，工厂 培训应用工程师，分公司和经销商人员遍布56个 。
