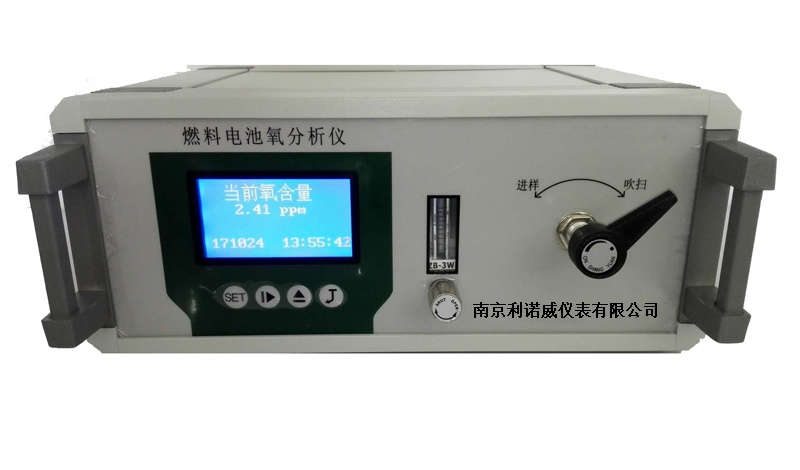

LNW-2008便携微量氧分析仪

 仪器概况
LNW-2008便携式微量氧分析仪采用*进的电化学传感器测量氧含量。它具有测量快速、准确的特点。由于传感器完 密封，所以传感器是免维护的。通常使用寿命可达三到五年。是老一代微氧仪的更新换代产品。填补了*内该系列产品的空白。它广泛地应用于空分、钢铁、石化、电力、医疗等行业。同时，由于该仪器设计时采用独特的吹扫进样流程，更使它在快速、大量分析作业中发挥重要作用。


 性能参数
测量范围：0-20/200/2000ppm
测量精度：±1.5%(高分辨率0.01ppm)
响应时间：30秒到达90%读数
工作温度：-5℃-40℃
工作电源：220V AC / 9V DC
工作压力：进口-0.5kg/cm2;出口-直排大气
安 性：仅用电池工作时为本质安 型
外型尺寸：高130x宽255x深290
整机重量：4.6kg

 原理简介
LNW-2008便携式微量氧分析仪使用场合较为广泛，既可以测微量氧，也可以测量常亮氧，对于测量微量氧是该仪器的优势。测量下限可达ppm*，而顺磁氧分析仪测量下限一般为0.1%氧。
氧传感器是由高活性的氧电 和铅电 构成，浸没在KOH的溶液中。在阴 氧被还原成氢氧根离子，而在阳 铅被氧化。

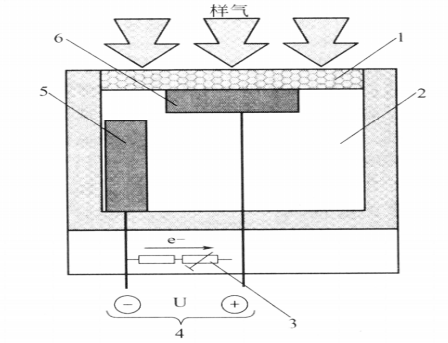

      传感器结构原理图
 1、高分子扩散膜  2、电解液 3、用于温度补偿的电阻 4、外电路信号输出 5、石墨阳 6、金阴

         KOH溶液与外界有一层高分子薄膜隔开，样气不直接进入传感器，因而溶液与铅电 不需定期清洗或更换。样气中的氧分子通过高分子薄膜扩散到氧电 中进行电化学反应，电化学反应中产生的电流决定于扩散到氧电 的氧分子数，而氧的扩散速率又正比于样气中的氧含量，这样，该传感器输出信号大小只与样气中的氧含量相关，而与通过传感器的气体总量无关。通过外部电路的连接，反应中的电荷转移即电流的大小与参加反应的氧成正比例关系。
        采用此方法进行测氧，可以不受被测气体中还原性气体的影响，免去了许多的样气处理系统。它比老式“金网-铅”原电池测氧更快速，不需要漫长的开机吹除过程，“金网-铅”原电池样气直接进入溶液中，导致仪器的维护量很大，而燃料电池法样气不直接进入溶液中，传感器可以非常稳定可靠的工作很长时间。事实上， 燃料电池氧传感器是完 免维护的。

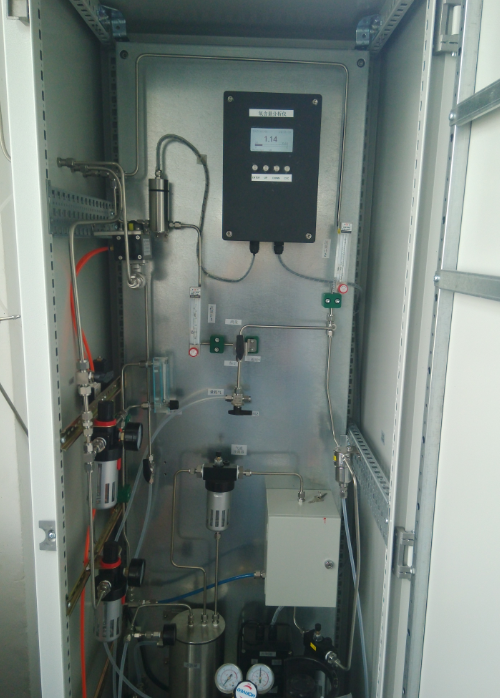

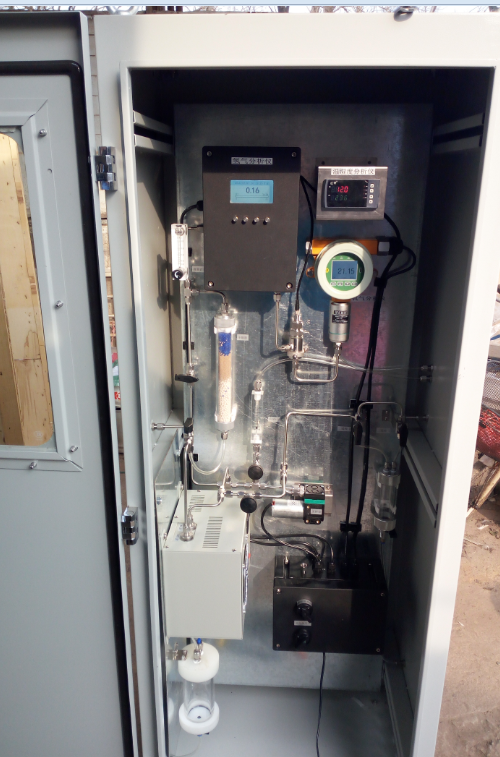

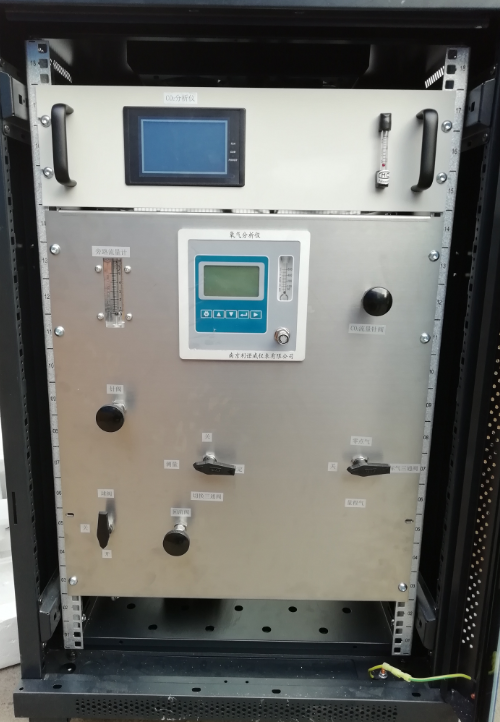

 在线氧分析仪项目案例分享
