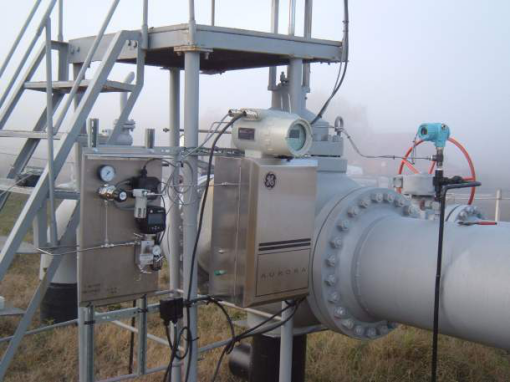

AURORA激光露点分析仪

来自美*GE通用电气公司基于新可调谐二*管激光吸收光谱（TDLAS）技术的水份分析--AURORA激光露点分析仪，具有精确，可靠，实时监控天然气露点的含量的特点，可确保燃气的大在线供应。与传统技术需要几个小时相比，Aurora只要几秒就可以测出天然气管道中的水份含量。

AURORA激光露点仪产品特点

• 光学响应速度：<2秒
• 高精度：为读数的+-2%
• 对乙二醇或其他污染区均不敏感
• 可直接显示lbs/mmscf、mg/m3、露点或者ppmv单位
• 取样处理系统采用内置式实现测量一体化
• 危险区域认证：1*，1区，ATEX&IEC EX
• 采用MOBUS RTU协议的两个数字RS-485/232端口--直接连接数字SCADA系统
• 配备AuraraView软件--实现了远程抄表、显示趋势图和远程诊断
• 设计可靠--工厂推荐鉴定/ 维修时间间隔5年


AURORA激光露点仪工作原理

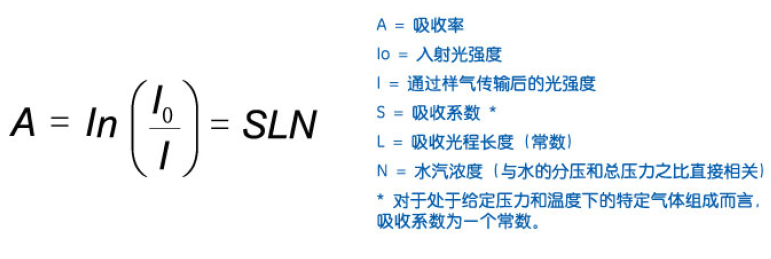

基本水汽压的测量都基于比尔-朗伯定律：

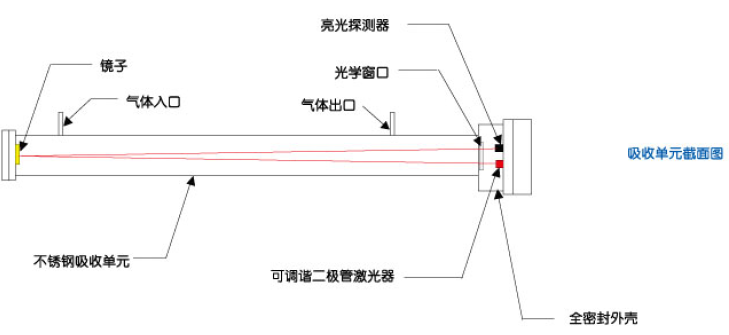

在某些特定频率下，水分子将吸收光能，而在其他频率下，气体实际上是透明的。在给定吸收频率下，随着水汽浓度的增加吸收量也将增加。Aurora采用的是近红外光谱中某一窄频带的二*管激光器。该激光器在高频率下调幅。Aurora通过光电探测器测量激光强度，能够利用损失的激光与入射光之间的相互关系对水的分压进行直接测量。通过已知的二次谐波信号2F可以看出光损失或吸收信号后被减弱。2F信号的幅度与水的分压有关，该分压除以总压再乘以10的6次方就能得到ppmv（水分含量）。

AURORA激光露点仪规格
量程
PPMv：5至5000ppmv
露点/霜点：-65.5℃到-2.6℃露点
绝对湿度：3.6至3803mg/m3

精度
PPMv：读数的+-2%或4ppmv

响应时间
光响应：<2秒
系统响应取决于样品管道的长度、样品系统组件、流量、压力及水分浓度的变化

操作压力
操作压力：69至172Kpa
大压力：1380kpa
工艺压力：大值10,342kpa

温度
操作温度：-20至65℃
可选恒温电加热器，温度可定制25℃

流速
样品流速：10至60 SLH;标称值30SLH
凝聚过滤器旁通快速回路：通过样品管的流速的5-10倍

显示器
背光液晶显示器；同时显示三个可编程参数；字母数字状态和诊断显示；LED显示电源，激光温度稳定性、键盘锁的状态。

输入/输出
模拟输出：三个可编程的0/4-20mA
模拟输入：针对分体式压力变送器采用回路供电的4-20mA输入。Aurora可提供24VDC电源。
数字接口：RS232;RS485采用Modbus RTU协议

外壳
防护等*：IP66
激光：1*产品，符合IEC 60825-1.20
校准：推荐工厂检定/维修时间间隔5年



美*GE检测控制技术业务是一个行业领*的创新者，业务涉及传感测量、无损检测技术、状态监测、流体过程技术及自动化优化控制领域，帮客户实现精确、高效和安 的增值增产目标。旗下产品广泛应用于航空航天、石油天然气、电力、运输、医疗等行业。我们在25个 拥有超过40*企业，隶属于GE能源集团，为工业客户提供更GE logo.jpg环保、更智能、更高效的资产健康解决方案。
旗下有众多您已经非常熟悉的名字：本特利内华达Bently Nevada、新华控制Xinhua、德鲁克Druck、Panametrics露点仪、RHEONIK、Everest VIT、Hocking、Krautkramer、Nutronik、phoenix、康索里德CONSOLIDATED、罗茨ROOTS、穆尼MOONEY、贝克BECKER等等
