HygroPro在线式露点仪

美*GE通用电气公司HygroPro在线式露点仪

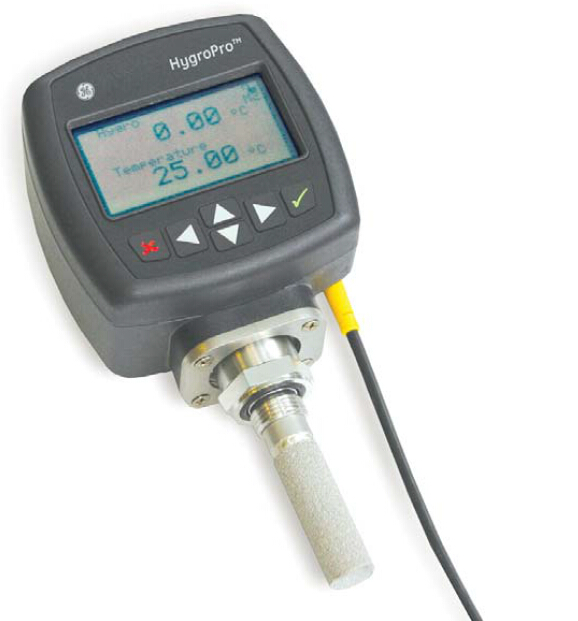

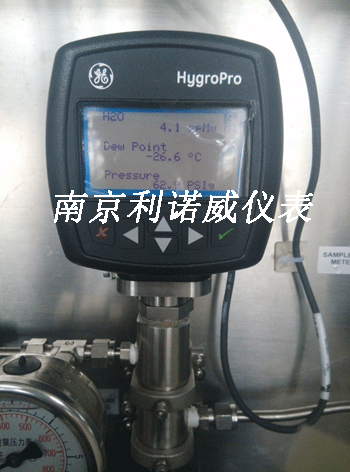

HygroPro露点仪是一种回路供电本安型露点仪，用于测量管道、天气热、石油化工、发电、药业、加工及工业应用中气体和非水溶性液体中的含湿量。HygroPro具有氧化铝水分传感器、温度热敏电阻器和安装在一个探头座的压力感测器的特征，为参数计算提供实时测量，不仅包括露点温度，还包括气体ppmv、天然气每一百万标准立方英尺中占的磅数、液体 ppmw及相对湿度%。
HygroPro由感测器水分、温度元件等可更换元件、压力传感器，以及用于显示器和模拟(4-20mA)、数字(RS485)输出充分编程的显示器和六个按钮组成的键盘构成。被认证为本质安 并装入 Type 4X/IP67外壳内的电子设备允许 HygroPro直接安装在危险区。水分、压力传感器的所有校准数据 部存储在感测器可更换元件上，这样更换元件时无需手动输入数据。

HygroPro在线式露点仪露点校准范围
常规标准：20℃ ~ -80℃
工作温度：-20℃ ~ 60℃
预热时间：三分钟内符合规定精度
校准精度 @ 77°F (25℃)
±2℃ , 露点/霜点–65℃ ~ 10℃
±3℃, 露点/霜点–80℃ ~ –66℃
重复性
±0.5℃, 露点/霜点–65℃ ~ 10℃
±1.0℃, 霜点–80℃ ~ –66℃
响应时间：加湿或烘干周期内的含湿量在63%的阶跃变化时，不到五秒

HygroPro在线式露点仪电气部分
电源：12 ~ 30 VDC（回路供电、客户提供）
输出：4 ~ 20 mA（模拟）, RS485 数字
输出分辨率：0.01 mA/12位 Max R = (PSV x 33.33) - 300 例如： (24 x 33.33) - 300 = 500 S
显示屏：128 x 64 LED 背光式液晶显示屏一到三个参数的显示和诊断

HygroPro在线式露点仪机械部分
采样接口：
3/4-16 in (19 mm) 带O型圈直头外螺纹
G 1/2，带可选适配器
工作压力：5 :Hg 至5000 psi表压 (345 bar)
外 壳：类型4X/IP67
尺寸：200 mm x 101 mm x 65 mm
重量：550 g
符合欧洲标准：符合2004/108/EC电磁兼容指令(EMC指令)和DN < 25的PED 97/23/EC
危险区认证：C_US I类1区， A、B、C&D组，类型4X
II 1 G EEx ia IIC T4 (ATEX)
Ex ia IIC T4 (IEC Ex)

水分传感器
传感器类型：薄膜氧化铝水分传感器
校 准：根据NIST的标准，每台传感器都是按照已知水分浓度通过计算机进行独立校准。
校准时间间隔：推荐GE重新校准传感器的周期为每隔6到12个月（根据应用状况）。
流 速：气体：1个标准大气压下，从静态到100 m/s的线速度

内置温度传感器
类 型：负温度系数(NTC)热敏电阻
操作范围：-22°F ~ 158°F (-30°C ~ 70°C)
精 度：整体精度±0.9°F (±0.5°C)
响应时间：在升温或降温发生63%的阶跃变化时，充分搅拌的油中需1秒，或静止空气中需10秒

内置压力传感器
类型：固态/压阻现象
可用范围
30 ~ 300 psi表压 (3 ~ 21 bar)
50 ~ 500 psi表压 (4 ~ 35 bar)
100 ~ 1000 psi表压 (7 ~ 69 bar)
300 ~ 3000 psi表压 (21 ~ 207 bar)
500 ~ 5000 psi表压 (35 ~ 345 bar)
精度： 量程(FS)的±1%
额定压力：规定范围量程的三倍至大7500 psi表压 (518 bar)
