DMT348露点仪-DMT340系列

DMT348露点仪-DMT340系列

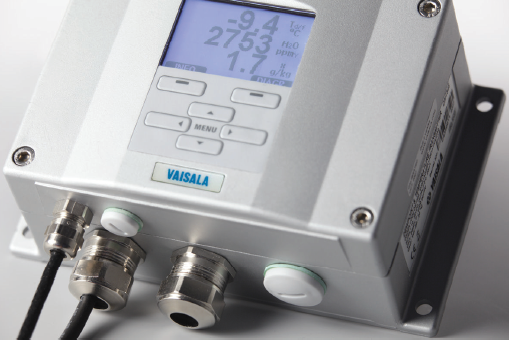

DMT348是适用于压力工艺应用的理想仪表，该类应用在工艺运行时需要能够拆卸探头。探头深度可调。


采用管道安装型探头的DMT348露点仪
压力范围0 ... 40 bar/0 ... 580 psia
可调节长度 41 ... 149/371 mm/ 1.61 ... 5.87/14.6"
安装
接头螺纹R1/2” ISO
接头螺纹NPT 1/2”
球阀组件BALLVALVE-1
采样室DMT242SC或DMT242SC2

用于压力管路的DMT348

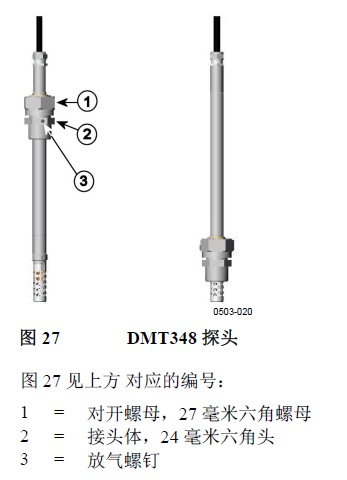

由于采用滑动配合，DMT348 很容易在压力环境中安装和拆卸。该探头特别适于管路测量


下面是三款接头体选件：
- 带放气螺钉的接头体装置 ISO1/2
- 接头体ISO1/2 固定结构（不带放气螺钉）
- 接头体NPT1/2 固定结构（不带放气螺钉）

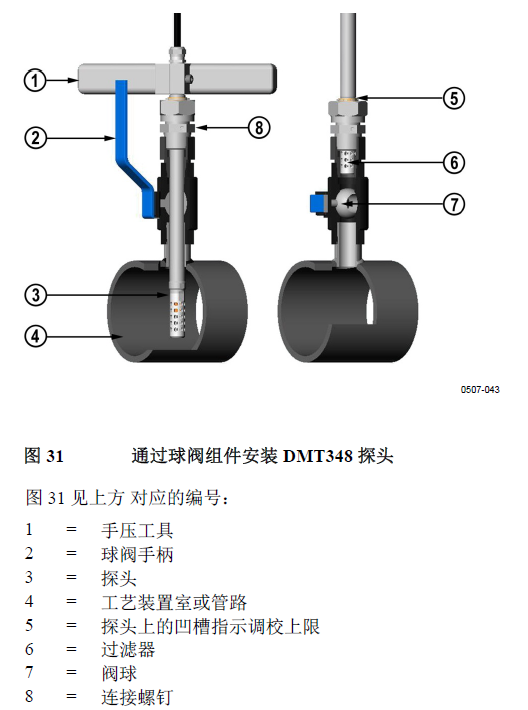

DMT348 的球阀安装套件
将探头连接到加压的工艺装置或管道时，好使用球阀安装套件。使用球阀装置或一个1/2" 球阀组件（其孔径等于或大于.14 毫米）。如果在工艺装置管路中安装了探头（直径12 毫米），请注意管路的标称规格少为1 英寸（2.54 厘米）。使用手压装置手柄将探头压入加压的（< 10 bar）工艺装置或管路中。


注意
如果工艺装置的压力低于10 bar，则探头可以通过球阀组件安装在工艺装置内。采用这种方式，在安装或拆除探头时，就不必关闭工艺装置。如果在拆除探头时关闭工艺装置，则工艺装置压力大可达20 bar。
遵循下面的步骤以通过球阀组件安装DMT348露点仪 探头。安装完毕后，探头应位于第44 页的图31 中所示的工艺装置室或管路内。
1. 如果工艺装置压力大于10 bar，则应关闭工艺装置。如果压力较低，则不需要关闭工艺装置。
2. 关闭球阀。
3. 密封接头体的螺纹。
4. 将接头体连接到球阀并拧紧。
5. 将探头的对开螺母朝过滤器滑动，直到无法滑动为止。
6. 将探头插入接头体，手动拧紧对开螺母。
7. 打开球阀。
8. 将探头通过球阀组件推入工艺装置。如果压力高，可使用随探头提供的压力手柄。如果不使用手柄强推探头，可能损坏电缆。注意探头推入的深度要足够过滤器完 处在工艺装置流程中。
9. 标出连接螺钉和对开螺母的位置。
10. 用叉形扳手将对开螺母拧紧50 ... 60°（大约1/6 圈）。如果有合适的扭矩扳手，则将螺母拧到： 大 45 ± 5 Nm（33 ± 4 ft-lbs）。

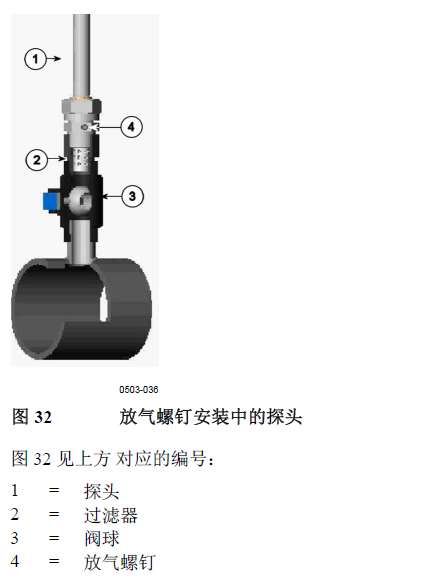

放气螺钉安装
当探头不能直接安装在压力环境或工艺管道时，可以使用放气螺钉安装。

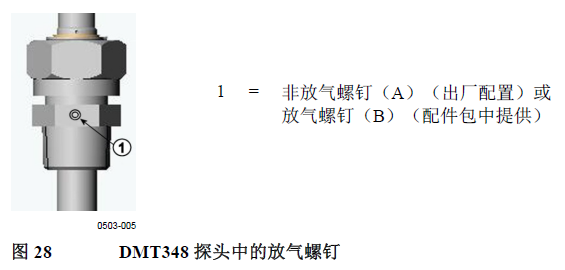

在这种安装方法中，您必须使用带放气螺钉的接头体安装DMT348 探头，请参见第41 页上的图28。一个小的样本从工艺装置流经探头，尽管工艺装置中没有安装探头，但是通过放气螺钉降压可以很快做出响应。

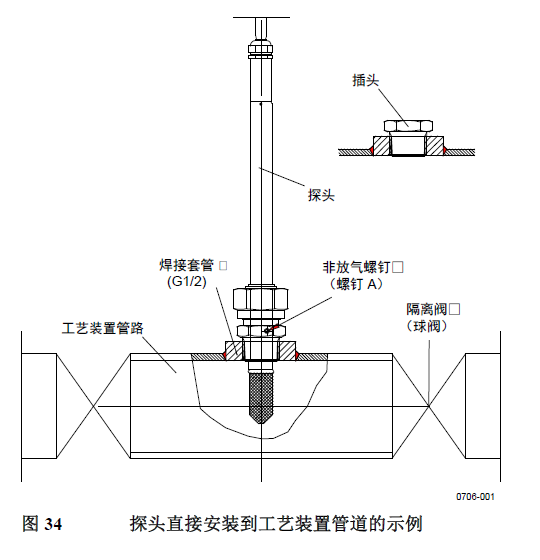

直接在工艺装置中安装探头
选择能代表工艺装置的点。变送器可以直接安装在工艺装置壁上，特别是工艺装置压力是1 bar（大气压）的情况下。
如果工艺装置（比如管道）对于DMT348 探头来说太小，可能需要使用采样单元。此外，如果工艺装置温度过高（>80 °C）或者不干净，则探头安装在冷却螺旋管和/或过滤器后面的一个采样单元中。这样的话，为了避免在采样管路发生冷凝，环境温度必须至少比工艺装置露点高10 °C。


当探头直接安装于工艺装置壁面或管道上时，请注意探头两边需要隔离阀，这样可以方便卸下探头进行校准或维护。
如果探头安装在有一定压力的室内，在卸下探头之前始终要保证室内压力与环境压力相等。卸下探头进行维护时，请用带盖螺母盖住开口。这样，尽管未装探头，但工艺装置仍然可以运行。


技术参数
露点测量
测量范围：-70 ... +80 ℃ Td露点
在温度:-60...+80 ℃条件下的测量精度±2 ℃ Td露点

传感器：维萨拉 DRYCAP 180M

温度测量
测量范围：0 ... 80 ℃
在温度为+20 ℃ 条件下测量精度±0.2 ℃
传感器 Pt 100 IEC 751 1/3，B*

工作环境参数
工作温度: 探头工作温度 -40 ... +80 ℃
         变送器主体工作温度 -40 ... +60 ℃
工作气压（探头）
高为 50 bar（725 psi）（根据探头型号不同该值有所不同）
被测气体 无腐蚀气体
电磁兼容性 符合EN61326-1:1997 + Am1:1998 + Am2:2001;

工业环境
输入与输出
工作电压 10 ... 35 VDC, 24 VAC, 100 ... 240 VAC 50/60
电流输出 0 ... 20 mA, 4 ... 20 mA（2个为标准输出，第三个为可选输出）
电压输出 0 ... 1 V, 0 ... 5 V, 0 ... 10 V
数字输出接口 RS-232、RS-485（可选）
继电器输出 0.5 A、250 VAC、SPDT（可选）
以太网接口（可选）
支持的标准 10/100Base-T
联接器 RJ45
通讯协议 Telnet
WLAN接口（选配）
   支持的标准 802.11b
   天线接头类型 RP-SMA
通讯协议 Telnet
安 性 WEP 64/128,WPA
验证/加密
     开放式 / 无加密
     开放式 / WEP
     WPA预共享密钥 / TKIP
     WPA预共享密钥 / CCMP （即 WPA2）
采用实时时钟的选配数据记录器
    可记录参数 多可记录数据趋势/小值/大值，三个值
    记录时间间隔 10秒（固定间隔）
    大记录期 4年零5个月
    记录点 每参数13700万点
    电池寿命 短5年
    显示设备 带背光的LCD显示器，可显示任何参数的图形趋势
    显示界面菜单语言
英语、法语、西班牙语、德语、日语、俄语、瑞典语、芬兰语、汉语
